Fusil antimaterial: M-107 Long Range Sniper Rifle (LRSR)

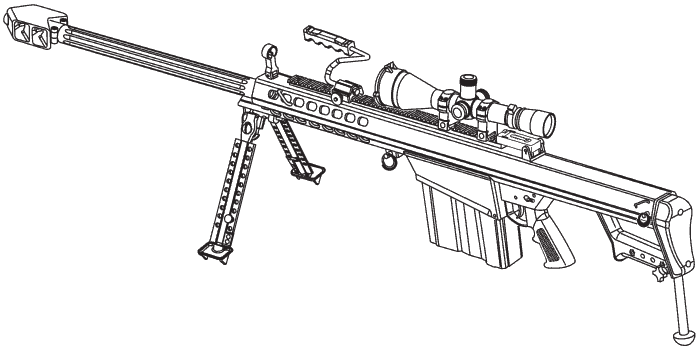

M107 .50 Caliber Long Range Sniper Rifle (LRSR)
Gary's U.S. Infantry Weapons Reference Guide




M-107
Denominaciones alternativas: Semi-Automatic Long Range Sniper Rifle, Semi-Automatic Anti-Material Rifle, USMC Special Applications Scoped Rifle (SASR), Heavy Sniper Rifle (HSR)
País de origen EE.UU.
Fecha de introducción 2002
Calibre 0,50 pulgadas (12,7 mm)
Cartucho .50 ametralladora Browning (12,7 x 99 mm)
Sistema de Operación retroceso corto
Peso, el arma y mira, sin carga 28,5 libras (12,9 kg)
Longitud de montaje: 57 pulgadas (1.448 mm)
Modo Takedown: 38 pulgadas (965 mm)
Longitud del cañón 29 pulgadas (737 mm)
Barril rayado RH, ocho tierras y surcos, campo de 1 de cada 15 pulgadas (381 mm)
Características de seguridad Palanca del pulgar
Capacidad del cargador 10 cartuchos.
La carga preferido es de 8 a 9 rondas.
Peso del Magazine 10 rondas: 4,12 libras (1,87 kg)
8 rondas: 3,62 libras (1,64 kg)

Rendimiento (con bala estándar de 660 grano)
Velocidad de boca 2800 pies por segundo (853 mps)
Energía de boca 11.500 pies-libras (15.582 J)
Alcance máximo 7.450 yardas (6.812 m)
Máximo alcance efectivo 2.000 yardas (1.829 m)

Miras
Mira delantera Flip-up 0,075 pulgadas (1,91 mm) un enlace con un anillo de protección, anti-reflejo
Mira trasera Flip-up peep, regulable en deriva y elevación

Alcance de día
Tipo Leupold 4.5x14 Vary X
Longitud 12,63 pulgadas (320,80 mm)
Retícula Mil dot
Lente 1,97 pulgadas (50 mm)
Elevación 1 clic es igual a 1/4 MOA (minutos de ángulo) en 328 pies (100 metros)
Efecto del viento 1 clic es igual a 1/4 MOA a 328 pies (100 metros)
Descanso de ojo 3 a 6 pulgadas (76 a 152 mm)


DESCRIPCIÓN

El M107 Long Range Sniper Rifle (LRSR) es un rifle calibre .50 con ópticas/electroópticas añadidas que realiza apoyo de dominación táctica todo tiempo diurno y nocturno a través de ataques de fuego rápido y directo con munición penetradora de blindaje, de propósito dual o incendiaria. El M107 está basado en el Marine Corps M82A3 Special Application Scoped Rifle.



El M107 provee la capacidad de destrucción de material en un equipo portátil al equipo de francotiradores y / o fuerza que apoya y complementa la capacidad de fuego de precisión antipersonal del arma del tirador emboscado M24 System (SWS). El M107, con una familia de municiones, equipos de francotiradores permite emplear mayor fuerza destructiva en mayor rangos y en una mayor cadencia de fuego que superen la capacidad de efecto terminal del M24 (7,62 mm, de cerrojo) SWS.

La misión principal de este fusil es comprometer y afectar a los objetivos en los alcances extendidos incluyendo a aeronaves estacionadas, centros de mando, control, comunicaciones, informática e inteligencia (C4I), los sitios de radar, municiones, gasolina, aceite y lubricantes, y otros varios objetivos materiales de "piel fina" (ligeramente blindados) a 2000 metros.

El M107 también se utilizará en un papel de contrafrancotirador aprovechando del gran alcance de disparo y los efecto terminales aumentados cuando los francotiradores opuestos están armados con armas de menor calibre a 1000 metros.

El M107 es un arma semi-automática, refrigerado por aire, alimentada por cargadores de municiones calibre .50. Este rifle funciona mediante el principio de retroceso corto, en lugar de gas.

El rifle M107 básico está equipado con bípode, freno de boca, asa de transporte y cargador extraíble de 10 tiros. El sistema M107 está compuesto por el rifle y una mira telescópica, además de seis cargadores de repuesto. El rifle se suministra también con caja antipolvillo e impermeable, kit de limpieza necesarios, equipos de limpieza, y las herramientas de ajuste del telescopio.

El M107 sustituirá a los actuales rifles no estándares M82A1 de calibre .50 en los destacamentos de detonación de artefactos explosivos (Explosive Ordnance Detachments) como herramientas de detonación.




Mira diurna


Hay siete partes básicas en la mira diurna: los lentes objetivos (lentes frontales), la torreta de ajuste de elevación (elevation adjustment turret), perilla de ajuste de viento (windage adjustment turret), el anillo selector de potencia (power selector ring), el anillo de cierre ocular (eyepiece lock ring), los lentes oculares (eyepiece lens), y la la torreta de ajuste de paralaje (parallax adjustment turret) (lado izquierdo).

A menos que haya algo malo con el telescopio, no será removido de campo normal de extracción.


Miras de hierro



Las miras delantera y trasera de hierro son principalmente para ser usado para copia de seguridad de emergencia cuando la miras ópticas no están disponibles. Se tapa para su uso si el telescopio no está montado.

Con el objetivo se logra mediante la alineación con el objetivo de la abertura de la mira trasera y el puesto de la mira delantera. El puesto de mira está protegido contra daños por el anillo antideslumbrante.

La apertura alza se levantó y bajó a la posición de elevación deseada con el mando de elevación. La perilla de compensación de viento se utiliza para ajustar la compensación de viento adecuado. Una escala de elevación de la mira trasera se ha establecido que corresponde a la balística del cartucho y se puede ajustar para adaptarse a las diferencias en las condiciones ambientales que afectan a la elevación.

Ajuste de la posición de la elevación de la mira trasera escala es mejor hacerlo en un radio de 500 metros para dar la posición óptima para ambos pelota y municiones de alto explosivo.

HISTORIA

Contratista: Barrett Firearms Mfg.
Fecha de clasificación Tipo: TC ETS 4T año fiscal 2002.

Antes de Clasificación Tipo, el permiso para adquirir la M107 Sniper Rifle se basó en la aprobación urgente de Material de lanzamiento para operaciones en el extranjero.

Procuración de M107. FY 2005 Budget Estimate.FY 2001FY 2002FY 2003FY 2004FY 2005
Cantidad 48 150 600 600 600
Costo Bruto $500,000 $2,100,000 $9,000,000 $8,700,000 $8,900,000
Costo unitario $10,417 $14,000 $15,000 $14,500 $14,833


En apoyo de la Operación Libertad Iraquí (OIF) y la Operación Libertad Duradera (OEF) son elementos adicionales que se adquieran como parte de la Iniciativa Rápida Fielding (RFI). El RFI ofrece nuevos equipos (Laser filtro unidades, su spotter, alcances y elementos auxiliares) a las unidades desplegadas.

Aprobado de la liberación de material completo a los soldados en el campo en 2005.

OPERACIÓN

El ciclo de operación para el Rifle M107 se divide en ocho pasos básicos (más de un paso se puede producir al mismo tiempo).

1. Alimentación: La fuerza del resorte empuja el cerrojo hacia delante hacia la prolongación del cañón, un cartucho se extrae del cargador y lo carga en la cámara (con la mano cuando la primera carga, mediante la acción semiautomática después).

2. Camarización: El perno fuerza a la ronda de lleno en la cámara de cocción, y el extractor de encaje sobre el borde del casquillo. Obstrucciones (suciedad o residuos) puede prevenir que entre en la recámara completamente, como puede ser la suciedad, doblado, abollado o de otra manera defectuosa municiones.

3. Cierre: Durante la camarización el cerrojo entra en la prolongación del cañón, y el perno de la cerradura se involucra el pestillo de cerrojo de viaje (la parte superior interna del receptor superior, justo detrás de la prolongación del cañón). El pestillo de cerrojo es entonces deprimido, permitiendo que el perno a una retracción en el portador del cerrojo. El cerrojo, a su vez, gira por la ranura de la leva y se bloquea cuando sus tres tetones de cierre gire en su lugar en la prolongación del cañón, el cierre de la cámara de cocción.

4. Cocción: Al apretar el gatillo que pivota sobre el pasador de alojamiento del disparador y presiona la barra de transferencia, haciendo que la barra para subir. La barra de transferencia involucra el fiador (ubicado en el portador del cerrojo), lo que obligó al alza ya la salida de compromiso con la ampliación del percutor. La extensión del percutor, bajo el poder de la primavera, las fuerzas el percutor hacia delante para golpear la imprimación del cartucho.

5. Desbloqueo: Cuando el cartucho es disparado, la presión del gas ejerce un empuje sobre la cara del cerrojo a través de la cabeza del casquillo. El portador del perno lleva el perno y la prolongación del cañón en la parte trasera hasta que el acelerador, que sobresale por debajo del portador del cerrojo, en contacto con un hombro en el área de alojamiento del disparador. El acelerador es entonces giró, causando la barra del acelerador para ser empujado fuera del portador del perno. A medida que sobresale de la parte delantera del portador del cerrojo, se separa el portador del cerrojo de la prolongación del cañón. Debido a la ranura de la leva en el lado del tornillo, el perno de gira, ya que se tira y desbloquea de la prolongación del cañón.

6. Amartillado: reacción del retroceso del cerrojo hacia atrás, la palanca de armado "paseos" la barra de transferencia hacia atrás y abajo, haciendo que se desconecte del gatillo. La barra de transferencia entonces se mantiene en esta posición por el seccionador y no se libera hasta que se libera la presión del gatillo. Después de la desconexión, los columpios palanca de armado en su pin y reemplaza la barra de transferencia. El otro extremo de la palanca de carga sobresale en el portador del perno y en la extensión de percutor. Como los pivotes palanca de carga, se retira la aguja percutora y comprime el percutor resorte de extensión. La extensión del percutor después capturas el fiador.

7. Extracción: A medida que el perno gire tetones de cierre fuera de la prolongación del cañón, el cerrojo se retira de la barrica y el perno de la cerradura bloquea el cerrojo en su posición extendida. El extractor, situado en la cara del cerrojo y enganchado sobre el borde del casquillo despedido, tira el casquillo de la cámara de cocción.

8. Expulsión: Tan pronto como el casquillo despedido se ha extraído y ha despejado la parte posterior de la prolongación del cañón, es expulsado del fusil por el eyector de primavera-alimentado.

ADVERTENCIA: El perno no lo hace automáticamente quedan en la parte trasera cuando el rifle o depósito está vacío.

VARIANTES

XM107
M107 (NSN 1005-01-469-2133)
2002. Modelo de producción standard.


MUNICIÓN
El magazine tiene una capacidad de diez rondas. La carga preferida es de 8 a 9 rondas. Cargar no más de 9 rondas o se daña el equipo.

-Cartucho API MK211 Mod 0, Calibre .50
-Cartucho de bola M33, Calibre .50
-Cartucho trazador M17, Calibre .50
-Cartucho API M8, Calibre .50
-Cartucho APIT M20, Calibre .50
-Cartucho de salva M1A1, Calibre .50



El uso de munición no autorizada en el rifle de francotirador M107 puede causar lesiones personales o daños al rifle.

La ronda Saboted Light Armor Penetrator (SLAP) calibre .50 está específicamente prohibido de ser disparado en el M107. Obligar a la cámara y el fuego puede causar lesiones graves a personas y daños en el rifle.

Municiones que es anterior a 1965 no debería ser disparada a través de este arma.

DISPARO
¡Este arma genera niveles dañinos de ruido al disparar! Protección para los oídos deben ser usados cuando disparar esta arma.

Si la mira está montado demasiado hacia la parte trasera, el ocular puede dañar la frente del tirador. Disparos en un ángulo hacia arriba también aumenta este riesgo.

Con el rifle M107, existe un cierto riesgo en pie al lado de la boca debido al escape de gases en caliente, la expansión de los gases del freno de boca.



Este rifle no debe ser disparado sin el freno de boca firmemente en su lugar en el barril porque la acción así se puede insistir demasiado, y rotura de partes críticas pueden ocurrir.

Debido a que el rifle es retroceso operado, el tirador debe ser colocado en ángulo recto detrás del arma, con la cantonera firmemente contra el hombro. Cualquier cosa menos puede resultar en lesiones, incomodidad, o el fracaso de la acción para cambiar correctamente.

El rifle se disparará una ronda para cada apriete el gatillo hasta que el cargador y recámara están vacíos. Recuerde que el perno no lo hace automáticamente quedan en la parte trasera cuando el rifle o depósito está vacío.

Las miras de hierro delanteros y traseros son principalmente para ser usado para copia de seguridad de emergencia cuando la miras ópticas no están disponibles. Se tapa para su uso si el telescopio no está montado.
